Что нужно учитывать при установке мотора на лодку

При установке на лодку важно учесть два условия эффективной работы мотора: правильное положение антикавитационной плиты относительно днища лодки и угол наклона мотора.

При нормальной установке плита должна быть ниже днища на 5—15 мм. Если она оказывается выше днища или на одном уровне с ним, то на ходу к лопастям винта проникают вихри и пузырьки воздуха, образующиеся от трения обшивки о воду; частота вращения двигателя превышает номинальную, а скорость лодки невелика. Такой же эффект может дать и выступающий наружный киль, если он проходит под днищем до самого транца. В этом случае необходимо срезать киль под углом на длине примерно 500—600 мм от транца и прострогать его по толщине. При слишком большом погружении винта теряется мощность двигателя из-за увеличения противодавления воды на выхлопе, возрастает сопротивление подводной части мотора. Оптимальная глубина погружения оси винта зависит от типа обводов корпуса и угла откидки мотора от транца; обычно она устанавливается при доводочных испытаниях судна. В качестве средних цифр можно указать следующие значения высоты транца от днища в месте установки мотора: для моторов «Вихрь» — 390 мм; «Нептун» — 400 мм; «Ветерок» — 410 мм.

Мотор должен быть установлен точно в середине транца, иначе нарушается устойчивость движения, затрудняется управление.

При установке двух моторов высота транца должна измеряться в месте установки мотора (рис. 1) по его вертикальной оси, с учетом килеватости днища. Следует учесть, что случайное совпадение продольного редана с осью мотора в этом случае может иметь тот же эффект, что и продолжающийся до транца киль. Дело может исправить небольшое смещение мотора в сторону или срез редана в 400—500 мм от транца.

При установке двух моторов важно расположить их так, чтобы гребные винты при работе не мешали один другому. Минимальное расстояние между концами их лопастей должно составлять не менее 15% диаметра винта. Для подвесных моторов (как и для угловых колонок) такое расстояние оказывается критическим, поскольку при повороте вихри с лопастей наружного по отношению к циркуляции лодки винта попадают на лопасти внутреннего. Причина в том, что плоскость винта не совпадает с осью поворота мотора. Поэтому расстояние между осями подвесных моторов рекомендуется принимать порядка 140% диаметра винта (для «Ветерков» и «Москвы» — 370 мм; для «Вихрей» — 420 мм).

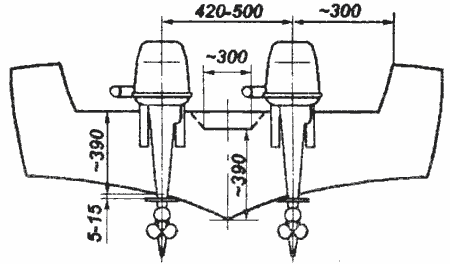

Схема установки двух подвесных моторов

Рис. 1. Схема установки двух подвесных моторов

Разносить подвесные моторы шире чем на 500 мм не имеет смысла. На лодках со значительной килеватостью днища, получающих заметный крен на циркуляции, расположение моторов близко к борту оказывается причиной прорыва воздуха к винту на повороте, и как следствие, работы мотора «в разнос» и потери управляемости лодки.

Приведенные рекомендации по оптимальной глубине погружения оси винта относятся к установке мотора непосредственно на транце лодки, когда на работу винта определенное влияние оказывает днище лодки. Если мотор навешивается на выносном кронштейне, условия обтекания подводной части мотора и работы винта иные. Может потребоваться увеличение высоты верхней кромки подмоторной доски на 15—20 мм для уменьшения брызгообразования или даже установка специального щитка, отражающего брызги, вырывающиеся из-под транца, вниз.

Установка угла наклона мотора относительно транца также связана с положением антикавитационной плиты. Если плита, имеющая достаточно большую площадь, расположена под неправильным углом атаки к набегающему потоку воды, то это дает заметное увеличение сопротивления воды и повышенное брызгообразование. На ходу плита должна иметь угол атаки по отношению к встречному потоку воды в пределах 0—2°. Если угол откидки мотора от транца слишком велик (рис. 2), то плита получает отрицательный угол атаки. На верхнюю поверхность плиты действует избыточное гидродинамическое давление, появляющаяся подъемная сила направлена вниз, в результате чего увеличивается ходовой дифферент на корму. В то же время под нижней поверхностью образуется область разрежения, возможно свободное попадание воздуха к винту. При чрезмерном поджатии мотора к транцу гидродинамическая подъемная сила на плите, наоборот, направлена вверх и способствует снижению ходового дифферента. В обоих случаях на плиту действует горизонтальная составляющая — дополнительная сила сопротивления движению, направленная назад и уменьшающая полезный упор мотора.

Влияние угла откидки подвесного мотора относительно транца на обтекание антикавитационной плиты

Рис. 2. Влияние угла откидки подвесного мотора относительно транца на обтекание антикавитационной плиты

а — чрезмерный угол откидки мотора; б — мотор слишком сильно поджат к транцу

На практике правильность установки мотора проверяют с помощью линейки (или ровной рейки); ее прикладывают к антикавитационной плите мотора и замеряют зазоры между рейкой и днищем у транца и в метре от транца в нос, как показано на рис. 3. Разность этих замеров в 9—15 мм обеспечивает параллельность антикавитационной плиты днищу с учетом упругих деформаций резиновых амортизаторов подвески мотора и транца.

Для правильной установки мотора можно использовать деревянные прокладки, которые крепятся к верхней кромке транца или снаружи его под нижние концы струбцин, если угол отсидки мотора не удается отрегулировать с помощью отверстий в подвеске мотора для фиксирующего штыря.

Существует несколько способов установки подвесного мотора на лодки. Самый простой — непосредственное навешивание мотора на транец — допустим только для самых небольших лодок и легких моторов. Как уже отмечалось, высота транца для отечественных моторов составляет всего 380—420 мм, что означает высоту надводного борта на транце всего в 250 — 280 мм. Лодку легко может залить попутной волной или если водитель будет заниматься ремонтом мотора на плаву. Поэтому у транца делается дополнительная переборка, которая позволяет сохранить здесь нормальную высоту надводного борта, которая определяет безопасность использования лодки в том или ином районе. Если в этой переборке нет отверстий, через которые вода в больших количествах сможет поступать в лодку (максимально допустимо одно отверстие диаметром не более 12 мм), то высота борта определяется до верхней кромки переборки. Образующийся отсек у транца используется для хранения запасов горючего в стандартных баках или канистрах, а на некоторых лодках сюда можно уложить на стоянке подвесной мотор.

Отсек у транца, однако, не является оптимальным решением, так как в него попадает вода, которую требуется удалять. Более рационально оборудование самоотливной ниши-рецесса, представляющей собой водонепроницаемую ванну со сливными шпигатами в транце для удаления попавшей сюда воды. При выборе размеров ниши необходимо обеспечить свободное откидывание мотора при наезде на подводное препятствие или для смены шпонки гребного винта, поворот мотора по 35° на каждый борт, удобство ручного запуска, особенно если мотор снабжен нижней рукояткой стартера.

Проверка правильности установки мотора на транце

Рис. 3. Проверка правильности установки мотора на транце

Иногда подвесной мотор устанавливают на кронштейне, смонтированном на транце лодки. К недостаткам подобных конструкций следует отнести уязвимость моторов при маневрировании в стесненных гаванях, затрудненное обслуживание их на плаву, повышенную опасность заливания мотора волной при плавании с малой скоростью. Мотор оказывается удаленным от кромки днища на транце, поэтому может существенно изменяться нормальное обтекание дейдвудной части — увеличивается брызгообразование.

В то же время изготовить кронштейн проще, чем подмоторную нишу; в корпусе экономится место для размещения снаряжения; в некоторых случаях, когда подвесной мотор играет вспомогательную роль (например, на парусной яхте или резервный мотор малой мощности на катере), применение кронштейна неизбежно.

Конструкция кронштейна должна быть достаточно жесткой и прочной, чтобы его вместе с мотором не оторвало при наезде на мель. Подмоторная доска для возможности регулировки угла наклона мотора должна иметь наклон к вертикали на 5—7°, а расстояние от нее до транца должно быть достаточным для полного откидывания двигателя.

На яхтах, имеющих большую высоту транца, применяют разного рода кронштейны, позволяющие поднимать мотор из воды на уровень палубы для осмотра и запуска, например, с подмоторной доской, скользящей по направляющим, или с подвеской параллелограмного типа.

Еще один тип установки подвесного мотора — в колодце внутри корпуса лодки. Применяется в тех случаях, когда мотор на транце нежелателен по каким-либо соображениям, для мореходных судов и лодок с острой кормой, а также для лодок, которые держат на неохраняемой стоянке. В этом случае мотор можно запереть на замок; он полностью защищен от повреждений при швартовке; доступнее для ремонта прямо на плаву; защищен от заливания попутной волной. В днище и в транце вырезается отверстие для «ноги», чтобы мотор свободно откидывался при наезде на препятствие или для смены гребного винта.

При работе мотора на стоянке верхняя крышка колодца открывается, чтобы мотор не глох от выхлопных газов, наполняющих колодец. На ходу газы выбрасываются в полость, образующуюся за гребным винтом, и этого явления можно не опасаться.

При установке мотора на лодку необходимо застраховать его от соскальзывания с транца и потери. В простейшем виде это может быть металлическая или деревянная планка, прикрепленная к транцу изнутри выше шайб струбцин, а также страховочный трос, который привязывают одним концом к задней ручке мотора, а другим к рыму или утке на корме лодки. Применяются также разного рода замки для запирания мотора на транце.
