Швартовые устройства

Швартовное устройство предназначено для крепления судна к причалу, швартовным бочкам и палам или к борту другого судна. В состав устройства входят швартовные тросы, кнехты, клюзы, киповые планки, направляющие роульсы, вьюшки, швартовные механизмы, а также вспомогательные приспособления — стопоры, бросательные концы, кранцы, швартовные скобы.

Швартовные тросы (швартовы) могут быть стальные, растительные и синтетические. Число швартовных тросов на судне, их длина и толщина определяются Правилами Регистра.

Основные швартовные тросы подают с носовой и кормовой оконечностей судна в определенных направлениях, исключающих перемещение судна вдоль причала и отход от него. В зависимости от этих направлений швартовы и получили свои названия. Тросы, поданные с носовой и кормовой оконечностей, удерживают судно от перемещения вдоль причала и называются соответственно носовым и кормовым 2 продольными. Трос, направление которого противоположно его продольному концу, называется шпрингом. Носовой 3 и кормовой 4 шпринги используют для тех же целей, что и продольные. Тросы, поданные по направлению, перпендикулярному причалу, называются носовым 5 и кормовым 6 прижимными. Они препятствуют отходу судна от причала при отжимном ветре.

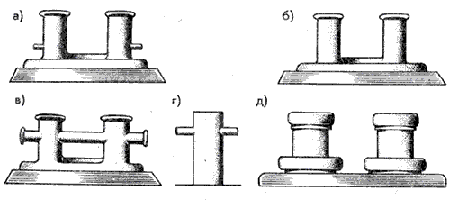

Кнехты — литые или сварные тумбы (стальные и чугунные) для крепления швартовных тросов. На транспортных судах обычно устанавливают парные кнехты с двумя тумбами на общем основании, имеющими приливы для удержания нижних шлагов троса, и шляпки, не позволяющие верхним шлагам соскакивать с тумб (рис. 1, а). Устанавливают также кнехты с тумбами без приливов (рис. 1, б) и кнехты с крестовиной (рис. 1, в). Последние удобны для крепления швартовных тросов, направленных сверху под углом к палубе. Кнехты устанавливают в носовой и кормовой частях судна, а также на верхней палубе по обоим бортам симметрично.

Иногда на транспортных судах устанавливают однотумбовые кнехты-битенги (рис. 1, г), которые используются при буксировке. Битенги представляют собой массивные тумбы, основания которых прикреплены к верхней палубе или пропущены через нее и прикреплены к одной из нижних палуб. Для лучшего удержания троса на битенгах имеются краспицы.

Очень удобны для выполнения швартовных операций кнехты с вращающимися в подшипниках тумбами, снабженными стопорным устройством (рис. 1, д). Закрепленньж на причале швартов кладут «восьмеркой» двумя-тремя шлагами на тумбы кнехта, а затем на турачку брашпиля. Когда трос выбирают, тумбы вращаются и свободно пропускают трос. В нужный момент снимают трос с турачки и накладывают дополнительные шлаги на тумбы кнехта. При этом стопорное устройство удерживает тумбы от вращения.

Кнехты

(рис. 1) Кнехты

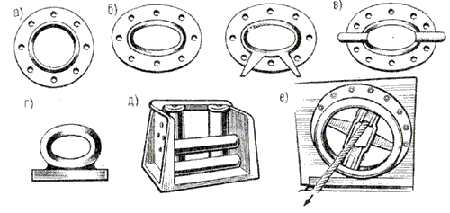

Клюзы — устройства, через которые пропускают швартовные тросы с судна. Они представляют собой стальные (чугунные) отливки с отверстиями круглой (рис. 2, а) или овальной (рис. 2, б) формы, окаймляющие такие же отверстия в фальшборте судна. Рабочая поверхность клюзов имеет плавные закругления, исключающие резкие перегибы швартовных тросов. Для ошвартовки к борту судна мелких плавучих средств используют клюзы с приливами — рогами (рис. 2, в). Для этой же цели в непосредственной близости от клюзов к фальшборту или к его стойкам приваривают утки. В местах, где вместо фальшборта сделано леерное ограждение, специальные клюзы закрепляют на палубе у кромки борта (рис. 2, г). Для подачи швартовов используют прочно закрепленные на носовом козырьке и на корме судна буксирные клюзы, предназначенные в основном для заводки буксирных тросов.

Сильное трение швартовов о рабочие поверхности клюзов указанных конструкций приводит к быстрому изнашиванию тросов, особенно синтетических, поэтому на судах получили широкое распространение универсальные (рис. 2, д} и поворотные универсальные (рис. 2, е) клюзы. Универсальный клюз имеет свободно вращающиеся в подшипниках вертикальные и горизонтальные ролики, образующие зазор, в который пропускается подаваемый на берег трос. Вращение одного из роликов при выбирании троса с любого направления значительно уменьшает трение. Поворотный универсальный клюз имеет в корпусе вращающуюся на шарикоподшипниках обойму.

Клюзы

(рис. 2) Клюзы

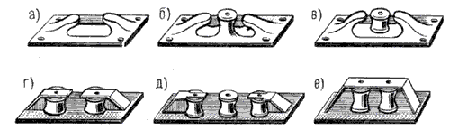

Киповые планки имеют то же назначение, что и швартовные клюзы. По конструкции они бывают простые (рис. 3, а}, с битенгом (рис. 3, б), с одним (рис. 3, в) или несколькими — двумя (рис. 3, г), тремя (рис. 3, д) — роульсами. Для проводки швартовов, подаваемых на высокие причалы и суда с высокими бортами, применяют закрытые киповые планки (рис. 3, е). Наибольшее распространение получили киповые планки с роульсами, применение которых значительно уменьшает затраты усилий на преодоление сил трения, возникающих во время выбирания троса.

Киповые планки

(рис. 3) Киповые планки

Для проводки швартовных тросов от клюзов к барабанам швартовных механизмов на палубе бака и юта устанавливают металлические тумбы с направляющими роульсами.

Вьюшки предназначены для хранения швартовных тросов. Они имеют стопорные приспособления. Устанавливают их в носовой и кормовой частях судна не слишком далеко от кнехтов.

Швартовные механизмы служат для подтягивания судна на заведенных швартовах к причалу, борту другого судна, швартовной бочке, для перетягивания суднавдоль причала, а также для автоматического регулирования натяжения швартовных тросов при колебаниях уровня воды вследствие приливо-отливных явлений или при изменении осадки судна во время грузовых операций.

Судовыми швартовными механизмами являются: брашпиль, якорно-швартовные и швартовные шпили, якорно-швартовные лебедки, простые и автоматические швартовные лебедки.

Брашпили и якорно-швартовные шпили имеют барабаны (турачки), которые используют для выбирания швартовных тросов. На судах, не имеющих кормового якорного устройства, на корме устанавливают швартовный шпиль, не имеющий цепного барабана. Вертикальное расположение оси вращения швартовного барабана щпиля позволяет выбирать швартов с любого направления. Вогнутая наружная поверхность барабана может быть гладкой или иметь вертикальные вельпсы — закругленные ребра. Вельпсы препятствуют скольжению троса по барабану, однако из-за перегибов на них трос быстрее повреждается. Поэтому при широком применентг на судах синтетических тросов, подверженных большому истиранию о шероховатые поверхности, предпочтительнее иметь шпили с гладкими барабанами.

Якорно-швартовные лебедки, устанавливаемые на некоторых судах вместо брашпилей, используют при швартовных операциях так же, как и брашпили.

Простая швартовная лебедка имеет электродвигатель со встроенным дисковым тормозом. Вращение двигателя через червячный редуктор (2) передается на промежуточный вал, на котором смонтированы шестерня (3) открытой цилиндрической передачи и фрикционная муфта (4). Через большую шестерню вращение передается на рабочий вал со швартовным барабаном (9). На диске барабана смонтирован ленточный тормоз (5) с ручным приводом. Включение и выключение фрикционной муфты осуществляют ручным приводом (6). Швартовный трос (8) укладывается на барабан ровными рядами тросоукладчиком (7).

Автоматическая швартовная лебедка выгодно отличается от простой тем, что она может работать в ручном и автоматическом режимах. В ручном режиме лебедку используют для подтягивания судна к причалу и для выбирания отданных тросов. После того как при подтягивании судна швартовный трос будет обтянут втугую, он остается на барабане, и лебедку переводят на автоматический режим, для чего на автомате. устанавливают необходимую силу натяжения швартова. При отклонении по какой-либо причине нагрузки на трос от установленной лебедка автоматически подбирает или потравливает швартовный трос, обеспечивая постоянно заданное натяжение.

Длину швартовного троса, которую может автоматически стравить лебедка при нагрузке, превышающей установленную, ограничивают. При этом исходят из наибольших возможных изменений в положении судна относительно причала. Если, например, при сильном отжимном ветре натяжение троса превышает установленное значение на автомате, то лебедка стравит заданную длину троса, после чего автомат зажмет барабан тормозом и на лебедке включится световой или звуковой сигнал, свидетельствующий об аварийном режиме ее работы. При выборе предела допустимой длины стравливаемого швартовного троса рекомендуется установить сигнализацию таким образом, чтобы сигнал включался уже в тот момент, когда на барабане останется полный первый ряд троса. Такая установка даст время для устранения опасности полного стравливания швартова.

Автоматические лебедки изготавливают в двух вариантах: со швартовной турачкой, соединяемой со швартовным барабаном разобщительной муфтой, и без турачки. Последние устанавливают возле брашпиля и шпиля.

Стопори служат для удержания швартовных тросов при переносе их с барабана швартовного механизма на кнехты. Они бывают цепные, растительные и синтетические. Цепной стопор представляет собой отрезок такелажной цепи диаметром 10 мм, длиной 2-4 м, с длинным звеном для крепления скобой к палубному обуху на одном конце и растительным тросом длиной не менее 1,5 м на другом. Стопор для растительных и синтетических тросов изготавливают из того же материала, что и трос, но вдвое меньшей толщины.

Бросательные концы необходимы для подачи швартовных тросов на берег при подходе судна к причалу. Бросательный конец — это растительный линь или плетеный капроновый шнур толщиной 25 мм, длиной 30-40 м, с заделанными на концах небольшими огонами. Один из них служит для крепления легости — маленького парусинового мешочка, туго наполненного песком и оплетенного шкимушгаром, другой — для удобства пользования бросательным концом.

Кранцы предназначены для предохранения корпуса судна от повреждения при швартовке, стоянке у причала или борта другого судна. Они бывают мягкие и жесткие.

Мягкие кранцы — это парусиновые мешки, туго набитые упругим недеформирующимся материалом (например, пробочной крошкой) и оплетенные прядями растительного троса. Кранец имеет огон с коушем для крепления к нему растительного троса, длина которого должна быть достаточной для крепления кранца за бортом при низких причалах и наименьшей осадке.

Жесткие кранцы — деревянные бруски, подвешиваемые на тросах к борту судна. Для придания такому кранцу эластичности его оклетневывают по всей длине старым растительным тросом.

Швартовные скобы применяют для крепления швартовного троса за береговой рым или рым швартовной бочки.
